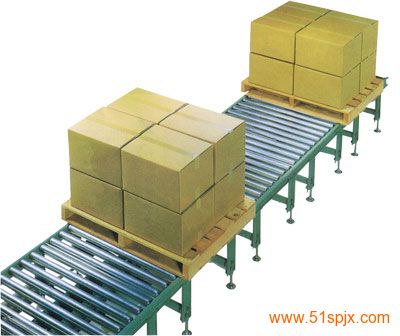

無動力輥筒輸送機是靠外力或重力作用于被輸送物，使其做一定方向的運動，完成輸送任務，其結構簡單可靠，性價比高，對不規則的物品可放在托盤上或者托板上進行運輸。
基本內容
無動力滾筒輸送機 又稱輥道。有長輥道和短輥道兩種。長輥道的輥子表面形狀有圓柱形、圓錐形和曲面形幾種，以圓柱形長輥道應用廣。輥道的曲線段采用圓錐形輥子或雙排圓柱形輥子，可使物品轉彎。短輥道可以縮短輥子的間距，自重較輕。輥道一般稍下傾，當物品較重、線路較長時，為了推動物品時省力，斜度可取1～1.5％。如要使物品自滑，斜度可增大到2～3％。影響自滑斜度大小的因素很多，大多用實驗確定合適的角度。當線路長度小于10米、物品輕于 200千克時，可以布置成水平線路。自滑式輥道不易控制物品下滑速度，所以長度一般不大。輥道的寬度比物品寬度大100～150毫米。曲線段小曲率半徑為輥道寬度的3～4倍。輥子間距為輸送物品長度的1/3～1/4，當物品輸送的平穩性要求較高時。間距可取輸送物品長度的1/4～1/5。輥子直徑按載荷大小決定。
設備特點
無動力滾筒輸送機之間易于銜接過濾，可用多條滾筒線及其它輸送設備或專機組成復雜的物流輸送系統，完成多方面的工藝需要。可采用積放滾筒實現物料的堆積輸送。滾筒輸送機結構簡單，可靠性高，使用維護方便。
尺寸規格：滾筒輸送機內寬度由實際情況而定，可按客戶需求制作，轉彎滾線標準轉彎內半徑為300、600、900、1200mm等，也可按客戶需求采用其它特殊規格。直段滾筒所用的滾筒直 徑有38、50、60、76、89mm等。轉彎滾筒的錐度我們會根據輸送物體的重量、外形尺寸、線速度等來設計。
機架材質：碳鋼噴塑，不銹鋼，鋁型材。
應用范圍
滾筒輸送機適用于各類箱、包、托盤等件貨的輸送，散料、小件物品或不規則的物品需放在托盤上或周轉箱內輸送。能夠輸送單件重量很大的物料，或承受較大的沖擊載荷，滾筒線之間易于銜接
過濾，可用多條滾筒線及其它輸送機或專機組成復雜的物流輸送系統，完成多方面的工藝需要。滾筒輸送機結構簡單，可靠性高，使用維護方便。
定制參數
定制無動力滾筒輸送機[1]請致電或請確認以下技術參數：
1、輸送物體的長度、寬度和高度； 2、每一輸送單元的重量；
3、輸送物的底部狀況；
4、有無特殊工作環境上的要求（比如：濕度，高溫，化學品的影響等）；
為確保貨物能夠平穩輸送，必須在任何時間點都至少有三只滾筒與輸送物保持接觸。對軟袋包裝物必要時應加托盤輸送。
1、滾筒的長度選擇：
不同寬度的貨物應選適合寬度的滾筒，一般情況下采用“輸送物+50mm”。
2、滾筒的壁厚及軸徑選擇：
按照輸送物的重量平均分配到接觸的滾筒上，計算出每支滾筒的所需承重，從而確定滾筒的壁厚及軸徑。
3、滾筒材料及表面處理 ：
根據輸送環境的不同，確定滾筒所采用的材質和表面處理（碳鋼鍍鋅、不銹鋼、發黑還是包膠）。
4、選擇滾筒的安裝方式 ：
根據整體輸送機的具體要求，選擇滾筒的安裝方式: 彈簧壓入式, 內牙軸式, 全扁榫式, 通軸銷孔式等。 對于 彎道機的錐形滾筒，其滾面寬度及錐度視貨物尺寸和 轉彎半徑而定。
|
