產品型號： | PT-3F-J |
| 產品品牌： | 華通 | |
| 產品價格： | 550元/只 | |
| 所 在 地： | 江蘇 揚州市 | |
| 發布日期： | 2025-10-26 | |
 |
||
詳細說明

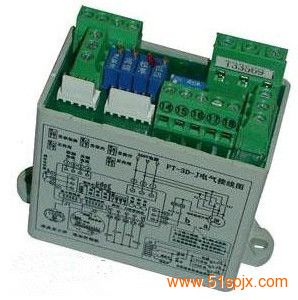

PT-3F-J華通三相調節型控制單元和PK-3F-J三相開關型控制模塊是在原PT（K）-3E-J控制模塊基礎上開發的新一代電動執行器控制模塊。該產品具有開度顯示和控制、閥位反饋、遠程信號隔離的基本功能，此外設置缺相保護、相序自適應、過力矩保護、電子互鎖保護等輔助功能，并采用電子調零、調滿技術取代傳統的電位器反復修調的做法，可方便的標定開度0%和100%位置。模塊可選配各類顯示面板和操作板（液晶顯示、數碼顯示等），能直觀顯示閥門開度百分比，現場、遠程狀態和開關位置狀態并能指示故障。
T） PT-3F-J三相調節型控制模塊，兼具調節型和開關型兩種功能。可接收遠程4~20mADC模擬控制信號實現閥門開度閉環控制；當遠程模擬控制信號不接或發生丟信時，遠程開關量控制信號即時生效又可作為開關型模塊使用。
K） PK-3F-J型三相開關型控制模塊，僅具有開關控制功能，接收遠程開關量控制信號實現閥門遠程控制。
性能特點和技術參數
PT（K）-3F-J模式控制模塊的主要技術參數和特性如下：
1.電源輸入：三相三線制電源，電壓：380VAC±10%，工頻：50Hz±5%（特殊電源要求或單相電源可定制）；
2，工作溫度：-20℃〜70℃;儲存溫度：-40℃〜85℃;
3.環境濕度：≤95%（25°C），未暴露；
如圖4所示，閥位反饋：4〜20mA的直流電源，負載電阻容量≤300Ω;
5.開啟檢測電位器：330°C=100KΩ，無高低端限制，有效范圍可占總范圍的30%以上..
6，輸出信號：信號中繼。適用于開關持續時間為50%，每小時開關次數≤1200的可逆控制..
7，遙控模擬輸入：4〜20mA的直流電源，負載電阻240Ω。（適用于監管模塊）；
如圖8所示，控制靈敏度：1.00％〜4.75％可調（適用調整模塊）;
9.信號隔離：模塊的遠程對接信號，包括：閥位電流反饋，開關狀態反饋，遙控信號與模塊本身有1500V1m in以上的隔離，保護模塊自身和遠程PLC或DCS的安全..
10，電子調零和滿。 0％僅保存密鑰模塊中或在目標位置100％，很容易縮放百分比開口布置面板可以在面板上被校準，而無需打開所述蓋上的鍵;
11，相位和相序自適應保護。三相電源輸入模塊可檢測的相位，所述缺少報警的和禁止輸出相位發生;當反相開關發生可以自動校正輸出信號，以確保該轉向致動器沒有*場序列交換相輸入電源;
12.在多種控制模式下，遠程切換控制信號是可選的。常規的控制，不存在開放通道控制網關，沒有開控制信道網關（此特性適用于切換模塊和調制模塊）;
13.遠程保持信號被自動識別為遠程例程控制，以自動識別點移動或自保持控制。
