產品型號： | 齊全 |
| 產品品牌： | 典瑞 | |
| 產品價格： | 面議 | |
| 所 在 地： | 上海 黃浦區 | |
| 發布日期： | 2025-11-08 | |
 |
||
詳細說明

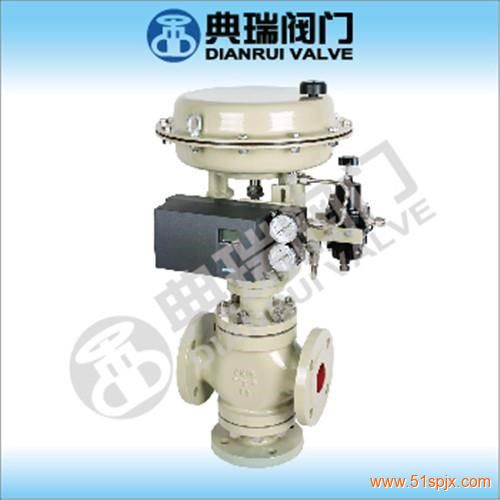

上海氣動薄膜三通調節閥 典瑞供 氣動薄膜三通調節閥報價
產品型號：ZJHQ/ZJHX
產品報價：面議
產品特點：
氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構。具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。
氣動薄膜三通調節閥說明：
氣動薄膜三通調節閥產品概述：氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構。具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。
氣動薄膜三通調節閥適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。
本系列產品有三通合流及三通分流兩種。
公稱壓力有1.6、4.0、6.4MPa；閥體口徑范圍DN25~200。
適用流體溫度由-60℃~+450℃。
泄漏量標準Ⅳ級。流量特性有直線、拋物線兩種。
氣動薄膜三通調節閥技術特點：
·流體對閥芯作用方向都處于流開狀態，故閥能穩定工作。
·除上閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
·執行機構采用多彈簧結構，高度減小30％，重量減輕30％。
* ZXX/ZXQ(ZJHX/ZJHQ)型氣動薄膜三通調節閥-標準型工作溫度-20~+200℃,泄漏量等級為IV級
* ZXXG/ZXQG(ZJHXG/ZJHQG)型氣動薄膜三通調節閥-散熱型閥蓋增設散熱片,可用于介質溫度- 60~+450℃的場合
* ZXXV/ZXQV(ZJHXV/ZJHQV)型氣動薄膜三通調節閥-波紋管密封型對上下移動的閥桿形成完全的密封,堵絕流體外漏
氣動薄膜三通調節閥作用方式的確定：
氣動薄膜三通調節閥由于有二個通道，一個通道開啟時則另一通道關閉，所以作用方式很難說是氣開還是氣關，一般標準或著作都未作氣開或氣關之規定定義。所以設計或訂購三通閥時，一定要指明氣室壓力增加時，主通道流量增大還是減少，或者說執行機構斷氣時，主通道是開啟還是關閉!否則難以配置正確的執行機構!
我們按自控行業一般規定氣開或氣關作用方式：信號(或氣壓)增加，主通道開啟，則為氣開式；反之為氣關式。所以要說氣開或氣關式都是相對于主通道而言的，(水平通道為主通道)。
氣動薄膜三通調節閥可選配件：
閥門定位器、空氣過濾減壓器、保位閥、行程開關、閥位變送器、手輪機構等
氣動薄膜三通調節閥執行標準
·法蘭標準：鑄鐵法蘭按GB4216.5-84 鑄鋼法蘭按GB9113-88、JB/T79.1-94
·法蘭密封面型式：PN10、PN16為凸面； PN40、PN64為凹凸面、閥體為凹面。
·結構長度按GB12221-89標準
·薄膜執行機構氣信號接口：內螺紋M16X1.5
·夾套保溫型夾套載熱體接口：對焊Φ18X4
*閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如：ANSI、JIS、DIN等標準。
氣動薄膜三通調節閥 訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·介質名稱
·工作溫度及范圍
·整機作用方式
·閥體、閥內件及填料材質
·所配附件
·其它特殊要求
