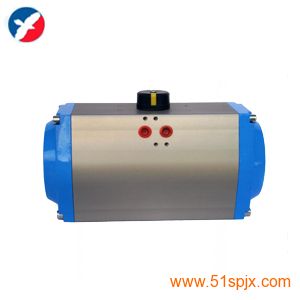

GTD270氣動執行器/GTE270氣動單作用執行器

	產品型號：	GTD270/GTE270
	產品品牌：	精衛
	產品價格：	1元/臺
	所 在 地：	浙江 溫州市
	發布日期：	2025-10-12

詳細說明

GTD270氣動執行器/GTE270氣動單作用執行器產品簡介

　1)、擠壓成型的鋁合金缸體，經硬質氧化處理，表面質地堅硬，耐磨性強。
　2)、緊湊的雙活塞齒輪、齒條式結構，嚙合精確，傳動平穩，安裝位置對稱，輸出扭矩恒定。
　3)、活塞、齒條和輸出軸的活動部位均安裝F4導向環，實現低摩擦，長壽命，避免金屬間的接觸。

GTD270氣動執行器/GTE270氣動單作用執行器詳細說明

      GTD270雙作用氣動執行器型號選擇：
　 使用雙作用執行器，先確定閥門的扭矩，在正常使用條件下，推薦安全系數為15～20%。再根據閥門使用的流體介質增加安全值。對清潔、潤滑介質增加20%安全值；水蒸氣或非潤滑液體介質增加25%安全值；對非潤滑的漿料液體介質增加40%安全值；非潤滑的干氣介質增加60%安全值；非潤滑的顆粒介質增加80%安全值。非潤滑用氣體輸送的顆粒粉料介質增加100%安全值；　根據上計算的扭矩值及使用氣源壓力查找雙作用執行器的扭矩表，就可得到準確GTD型號。
   GTE單作用（彈簧復位）氣動執行器（GTD32無單作用形式）型號選擇：

   使用單作用執行器，根據上述計算的扭矩值及使用氣源壓力，查找單作用扭矩表，先查得彈簧復位終點，再查氣源工作壓力終點，氣源壓力扭矩應該大于彈簧復位扭矩，可得到準確的GTE型號。　說明：GTE單氣控型輸出扭矩表中，彈簧復位“終點”扭矩即為關閉閥門的扭矩，彈簧復位“開始”扭矩即為打開閥門時的扭矩。相對應的氣源壓力開始的扭矩即關閉閥門狀態的扭矩，氣源壓力終點扭矩即為打開閥門的扭矩。
GTD270氣動執行器/GTE270氣動單作用執行器結構特點
　1）、擠壓成型的鋁合金缸體，經硬質氧化處理，表面質地堅硬，耐磨性強。
　2）、緊湊的雙活塞齒輪、齒條式結構，嚙合精確，傳動平穩，安裝位置對稱，輸出扭矩恒定。
　3）、活塞、齒條和輸出軸的活動部位均安裝F4導向環，實現低摩擦，長壽命，避免金屬間的接觸。
　4）、缸體、端蓋、輸出軸、彈簧、緊固件等均經防腐處理。
　5）、單氣控型執行器的彈簧經預壓后安裝，可安全、方便的拆卸和組裝。
　6）、GTD270氣動執行器在全開和全關位置均可進行0度或90度正負5度的雙向行程調節。
　7）、安裝連接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及NUMAR標準，確保GTD270氣動執行器間的互換性和方便安裝電磁閥、限位開關等附件。
　8）、輸出軸的安裝連接孔有多種形狀（四方孔、軸鍵孔、扁孔）供選擇
　9）、外形美觀而精巧，重量輕，具有防水密封結構。
　10）、有常溫型、高溫型、低溫型。在常溫工作條件下使用丁腈橡膠，在高溫或低溫時采用氟橡膠或硅橡膠

GTD270氣動執行器/GTE270氣動單作用執行器通用選型參照

   1：所配閥門類型（球閥、蝶閥）

   2：閥門密封形式（軟密封、204硬密封）

   3：球閥為幾通球閥（二通、L型三通、T型三通、四通球閥）

   4：球閥的球芯形狀（V型、O型）

   5：介質壓力

   6：是否配附件（電磁閥、空氣過濾器、回訊器）。
