產品型號： | Q981F |
| 產品品牌： | 精衛 | |
| 產品價格： | 1元/臺 | |
| 所 在 地： | 浙江 溫州市 | |
| 發布日期： | 2025-10-28 | |
 |
||
詳細說明

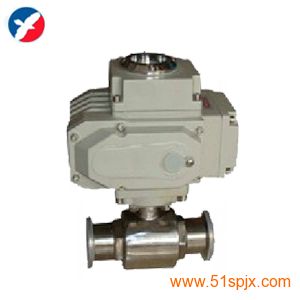

電動衛生級球閥簡介
電動衛生級球閥是一款衛生型球閥，用于物料輸送。電動衛生級球閥的應用范圍包括食品，飲料加工，以及制藥和化學工業等領域。完全貫通的閥門腔設計不會產生任何流體阻力。因此使得電動衛生級球閥成為用來處理黏性或含有顆粒物的流體的最佳選擇。電動衛生級球閥閥體采用不銹鋼精制而成，流道內壁0.5um(240Grit)電子拋光，保持流體暢通無阻。密封面采用的全包PTFE沒有死角，保證衛生。電動卡箍球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域
電動衛生級球閥工作原理
一只帶有貫通腔的精確制造的球體被放置在閥門體內的兩塊法蘭和兩片PTFE閥門座之間。一個閥門軸芯經90°旋轉可作用于該球體，因而能夠開啟或關閉閥門。
同時可增加閥座清洗接頭,對球閥閥腔進行清洗,由排泄孔排出。
電動衛生級球閥是通過一只電動執行器進行操作，或者是通過一個手柄即可進行手動操作。
電動衛生級球閥有三種結構：
電動衛生級球閥為三片式結構，由兩片法蘭，閥體及兩個PTFE閥座構成。采用螺栓安裝。可增加閥座清洗接頭,對球閥閥腔進行清洗,由排泄孔排出.
電動衛生級球閥為三通球閥，結構形式有T型及L型兩種。由閥體，閥蓋及PTFE閥座構成,采用螺紋安裝方式。
電動衛生級球閥為兩片式結構，由閥體，接頭及兩個PTFE閥座構成，采用卡箍式安裝。可增加閥座清洗接頭,對球閥閥腔進行清洗,由排泄孔排出.
電動衛生級球閥技術參數
金屬材質
與產品接觸的部件
304L/316L(1.4307/1.4404) 鍛造
304L/316L(1.4307/1.4404) Forged
不與產品接觸的部件
304(1.4301)
密封材質
標配
EPDM/PTFE
選配
FPM/PTFE，HNBR/PTFE，Silicone/PTFE
溫度
連續工作溫度
-20~+135℃(EPDM)
滅菌溫度
150℃(max 20min)
壓力
工作壓力
0~5bar(standard)
控制氣源壓力
5~8bar
表面處理
內表面處理
Ra≤0.8μm
外表面處理
亞光
連接
連接標準
焊接端: DIN 11850 系列2
焊接端: Inch管徑標準
連接方式:焊接、快裝、螺紋\等常用連接方式
閥體形式
二通式、三通式
適用介質
啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等
